雙線潤滑系統設備及元件
一、應用范圍
噴射式潤滑系統廣泛適用于治金、礦山、電廠、水泥、造紙等機械設備（如：球磨機、回轉窯、高爐布料器、 干燥機等）的大型開式齒輪副和軋機支承輥輪，滑動導軌面以及鋼絲繩、鏈條等摩擦部位的潤滑。
二、系統特點
噴射式潤滑系統可與任何形式的單線/雙線式潤滑組合，可使用高粘度潤滑油，潤滑脂或加揮發添加劑的其他潤滑材料。可潤滑設備齒輪寬度50mm～1000mm，并通過對噴射潤滑的使用為齒輪及其它摩擦面提供了持久的油膜。這樣大大減小了停機時間及降低維修費用，提高了設備的使用壽命。

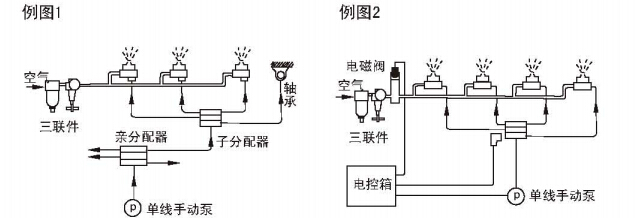

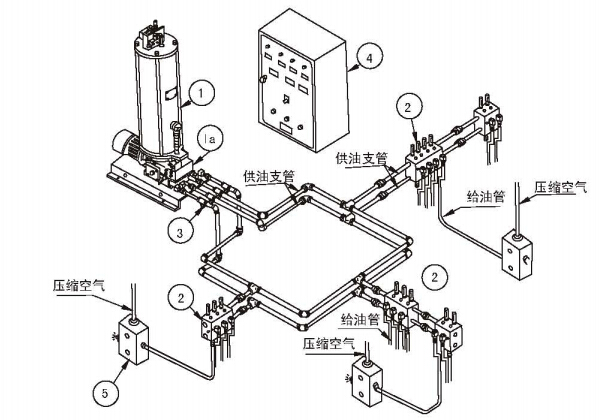

三、系統裝置簡圖
注：噴射式系統也可由手動終端式、電動終端式系統以及單線式系統加噴射閥組成。 壓縮空氣入口處須設置過濾器一減壓閥油霧器。
自動控制的噴射系統由電控箱內的系統時間繼電器決定的給油時間間隔進行自動運轉。具有“空氣壓力低”、 “給油時間延長”、“間隔時限故障”、“貯油器空”、“過負荷運轉”等顯示報警功能。
當系統工作時，分配器即隨之分別給油動作，從分配器出油口送出的定量潤滑劑進入噴射閥，噴射閥內的活塞在油壓的作用下，將閥進氣路的單向閥同時也同步打開，壓縮空氣進入閥通道與噴嘴連通處，將送至噴嘴口聽潤滑劑進行霧化，進而霧化狀的潤滑劑噴向機器摩擦部位。
四、雙線潤滑系統設備及元件
| 驅動方式 | 配管方式 | 潤滑泵 | 公稱壓力MPa | 換向閥 | 電控箱 | ||||
| 型 號 | 流量mL/min | 貯油器容積L | 電動機功率kW | ||||||
| 標準型號 | 引進型號 | ||||||||
| 手動式 | 終端式 | SRB-J7Z-2 | FB-4A | 7mL/循壞 | 2 | / | 10 | 手動換向閥（設置在潤滑泵內） | / |
| SRB-J7Z-5 | FB-6A | 5 | |||||||
| SRB-L3.5Z-2 | FB-42A | 3. 5nL/循環 | 2 | / | 20 | ||||
| SRB-L3.5Z-5 | FB-62A | 5 | |||||||
| 電 式 | 終端式 | DRB-L60Z-Z | U-25AE | 60 | 20 | 0.37 | 20 | 34DF-L2型電磁 換向閥和YZF- L4E力操縱閥 | DEA-2E R1904 |
| DRB-L195Z-Z | U-4AE | 195 | 35 | 0. 75 | |||||
| DRB-L585Z-Z | U-5AE | 585 | 90 | 1.5 | |||||
| 環式 | DRB-L60Z-H | U-25AL | 60 | 20 | 0. 37 | YHF型（RV-4U 或RV-3) 液壓換向閥 | DEA-2L R1902 | ||
| DRB-L195Z-H | U-4AL | 195 | 35 | 0.75 | |||||
| DRB-L585Z-H | U-5AL | 585 | 90 | 1.5 | |||||
| DRB-J60Y-H | U-25DL | 60 | 16 | 0.37 | 10 | ||||
| 0RB-195Y-H | U-4DL | 195 | 26 | 0.75 | |||||
| 終端式 | ZPU-08G | / | 133 | 40 | 0.55 | 40 | 24EJF-P 換向閥 和YCK-P5壓差開關 | GDK01 GDK02 GDK03 | |
| ZPU-14G | 233 | 60 | 0.75 | ||||||
| ZPU-24G | 400 | 100 | 1.5 | ||||||
| DRB-P120Z | BS-B | 120 | 30、60 | 0.37、0.75 | |||||
| DRB-P235Z | 235 | 30、60、100 | 1.5 | ||||||
| DRB-P365Z | 365 | 60、 100 | |||||||
| 分 配 器 | |||
| 型 號 | 公稱壓力 MPa | 給油I nL/每次 | |
| 標準型號 | 引進型號 | ||
| SSPQ-L1 | DW-20 | 20 | 0.15～0.6 |
| SSPQ-L2 | DW-30 | 0.2 ～1.2 | |
| SSPQ-L3 | DW-40 | 0.6～2.5 | |
| SSPQ-L4 | DW-50 | 1.2～5.0 | |
| DSPQ-L1 | DV-30 | 0.2～1.2 | |
| DSPQ-L2 | DV-40 | 0.6～2.5 | |
| DSPQ-L3 | DV-50 | 1.2～5.0 | |
| DSPQ-L4 | DV-60 | 3.0～14.0 | |
| SSPQ-P0. 5 | ZV-B0. 5 | 40 | 0～0.5 |
| SSPQ-P1.5 | ZV-B1.5 | 0～1.5 | |
| SSPQ-P3.0 | ZV-B3.0 | 0～3 | |
說明：
1、向潤滑泵的貯油器充填潤滑脂，必須使用加油泵從潤滑泵補給油口進行。
2、系統中葉可使用壓力控制閥和JPQ-L型分配器，可參閱電動潤滑泵終端式二級分配系
